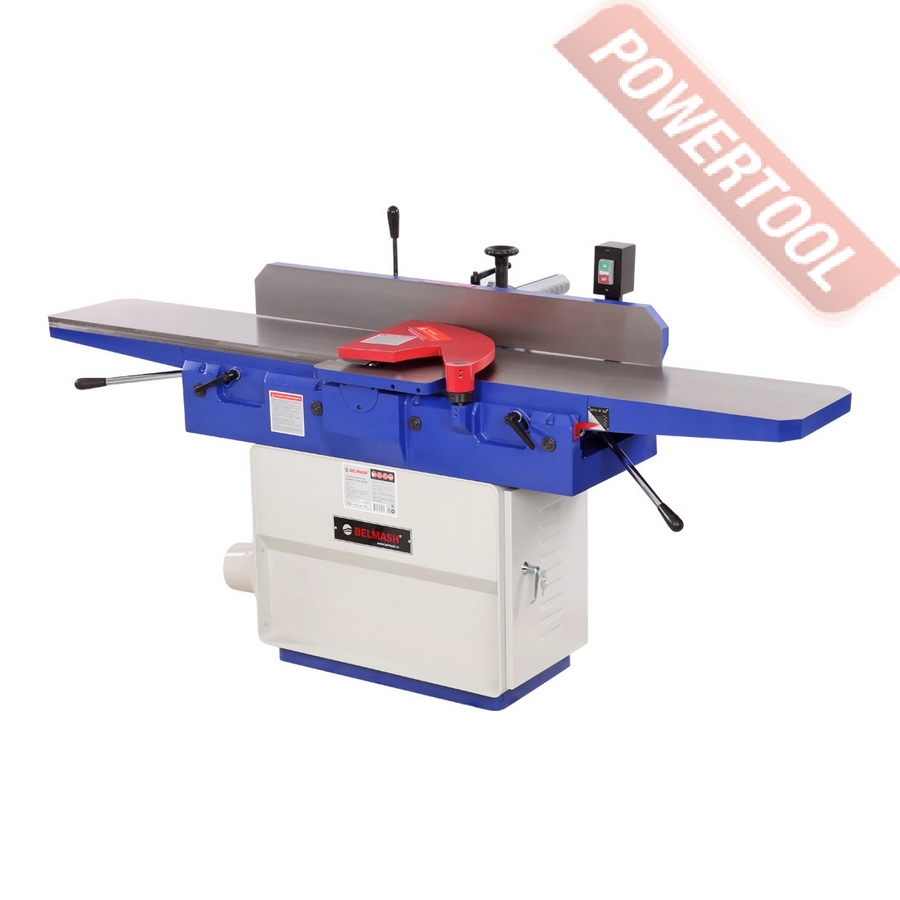

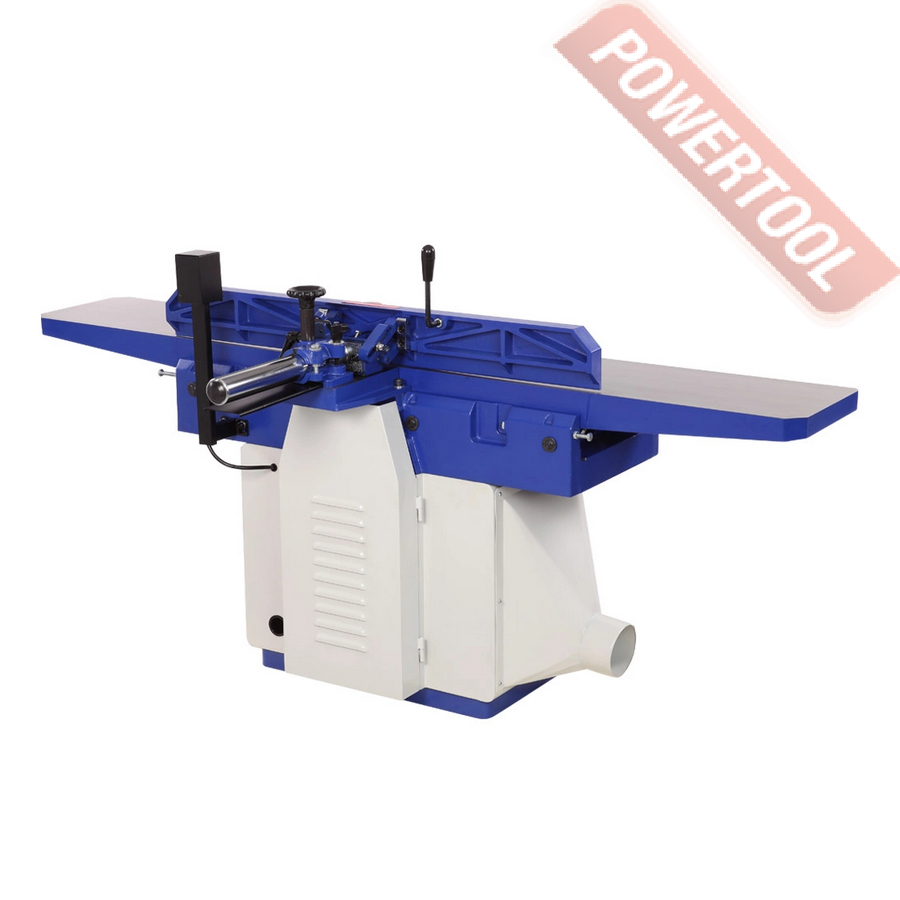

Фуговальный станок BELMASH J300/2100В 380V S024A

Фуговальный станок BELMASH J300/2100В 380V S024A предназначен для обработки древесины.

При соответствующей наладке на станке можно выполнять следующие операции:

• строгание (фугование) по пласти или кромке;
• строгание (фугование) под углом (по ребрам);
• выборка четверти.

Особенности BELMASH J300/2100В

• Параллельный упор, каретка, основание, рабочие столы изготовлены из высококачественного чугуна.
• Рабочие столы перемещаются по направляющим «Параллелограмм».
• Большие столы для обработки габаритных заготовок (общая длина составляет 2240 мм, ширина 305 мм).
• Сведение вибрации на минимум за счет большого веса станка.
• Возможность установки вала Helical.
• Упор имеет возможность наклона на 45 градусов в обе стороны.
• Кнопки управления на отдельной стойке.
• Патрубок для подключения стружкоотсоса.

Конструкция

На станине из листовой сварной стали расположены литые чугунные элементы: основание, рабочие столы, параллельный упор с кареткой. Данная модель является одной из самых тяжелых – 350 кг.

Двигатель асинхронный, с режимом работы S1 и потребляемой мощностью 2880 Вт. Питание осуществляется от сети 400 Вт.

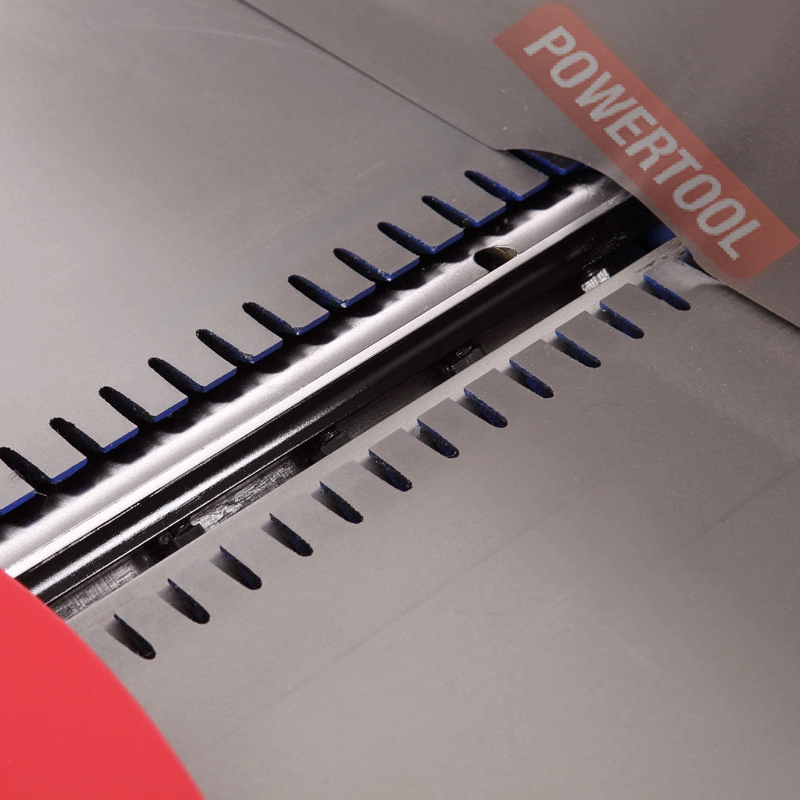

Строгальный вал трехножевой, развивает частоту вращения 5000 об/мин. Стандартный вал можно заменить на Helical. Он легче справляется с различными видами древесины, гарантирует высокий ресурс ножей, снижает ударные нагрузки и вибрацию.

305 мм ширина обработки - самая большая среди станков BELMASH. Рабочие столы имеют общую длину 2240 мм, загрузочный 1035 мм, приемный 1035 мм. Длинные столы обеспечивают прямолинейность. Даже довольно габаритная заготовка, уложенная на них, будет иметь надежную опору. Оператору остается только перемещать ее в горизонтальной плоскости и немного прижимать к поверхности стола.

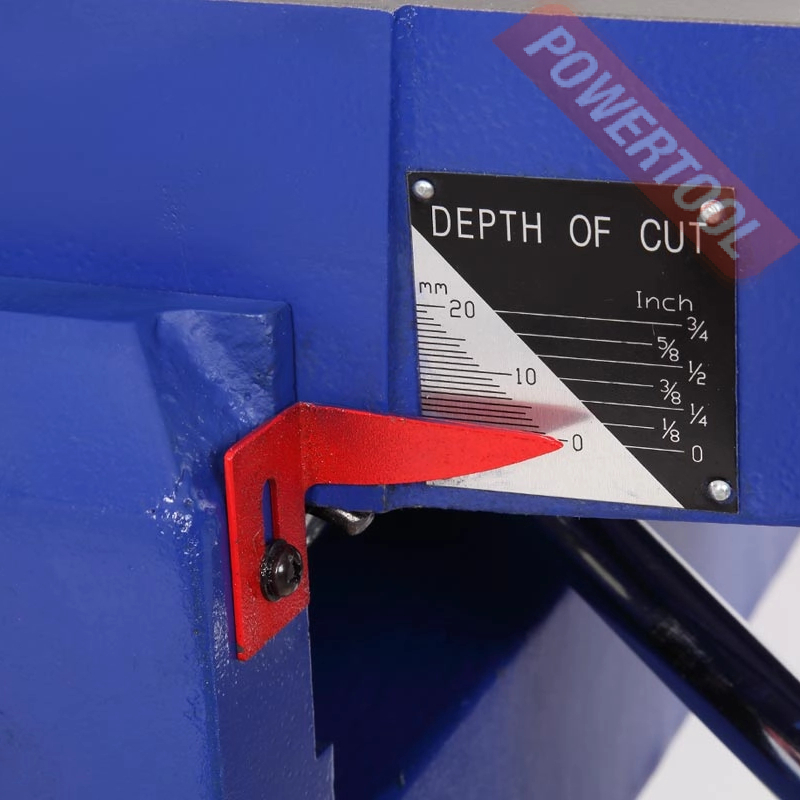

Подающий и приёмный столы перемещаются по направляющим «Параллелограмм». Это более удобный, надежный точный механизм перемещения и фиксации столов. Максимальная глубина регулировки подающего стола 19 мм. Глубина строгания до 3 мм, для точной регулировки на станке размещена шкала с указателем.

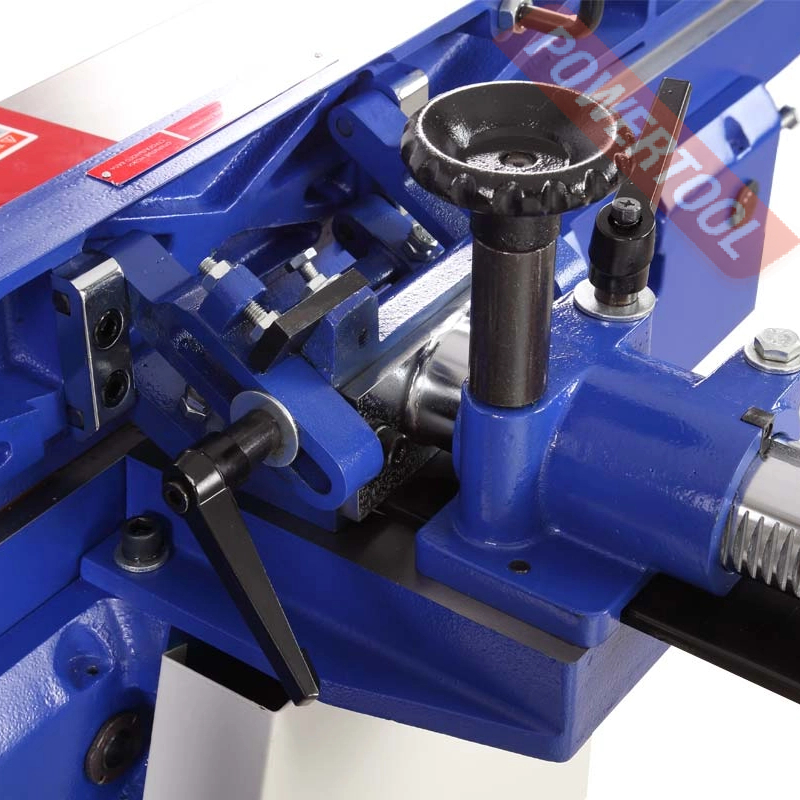

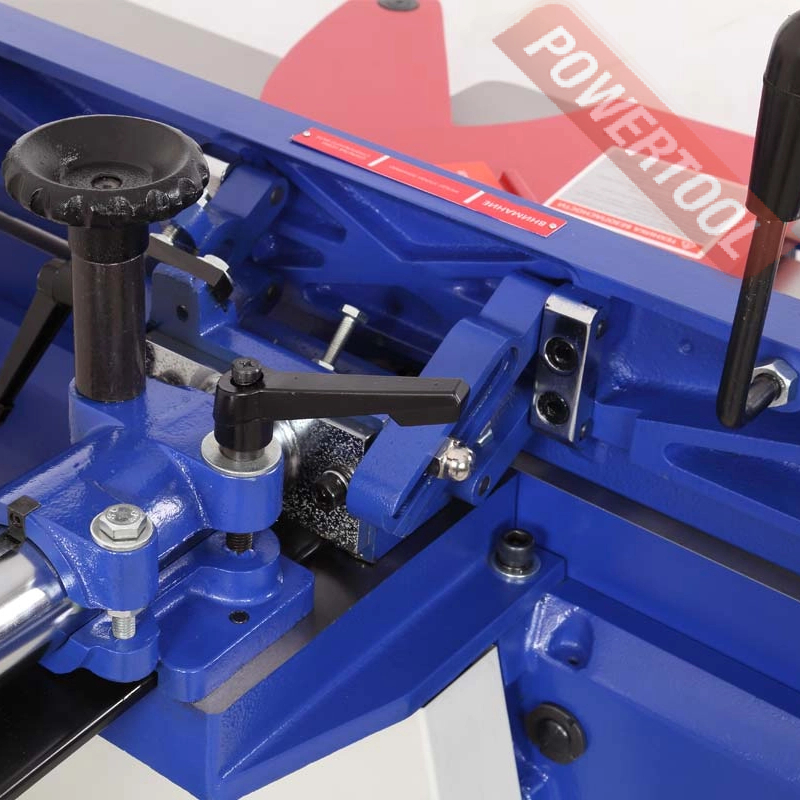

Размер параллельного упора 1186х136 мм, он позволяет осуществлять строгание под углом 90 и 45 градусов во внешнюю и внутреннюю стороны. Упор массивный, жесткий и надежный. Способ перемещения – реечный, более удобный механизм выставления угла.

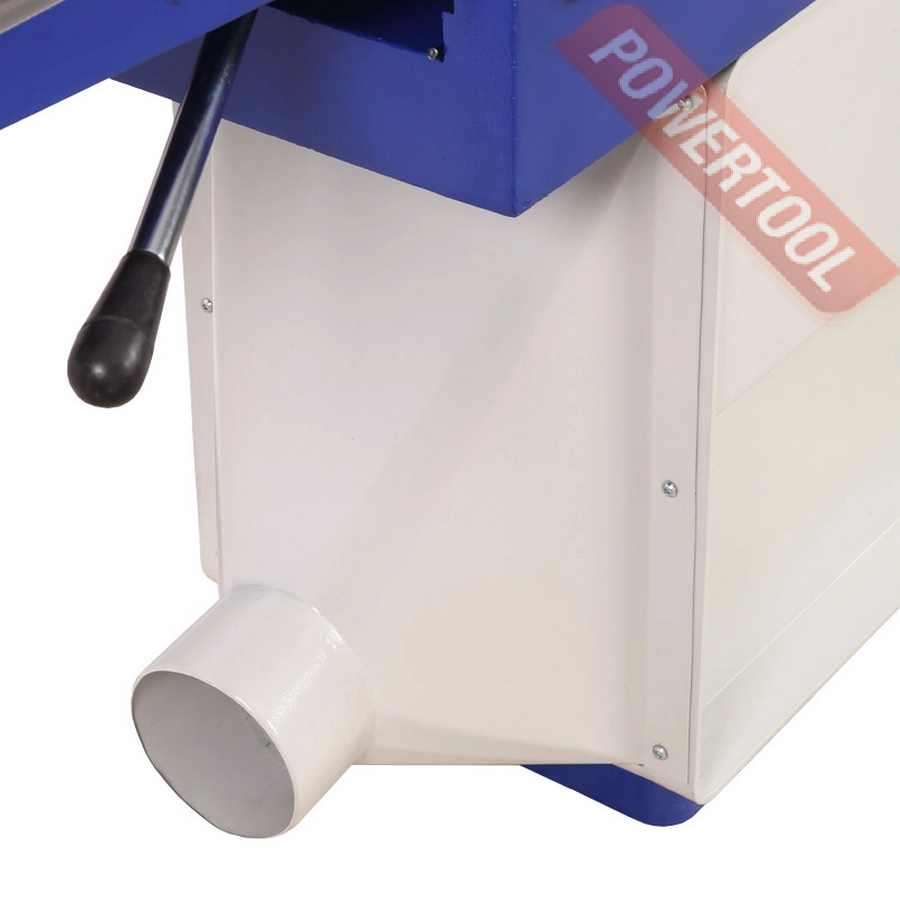

На стальном корпусе размещен патрубок (125 мм) для подключения системы аспирации.

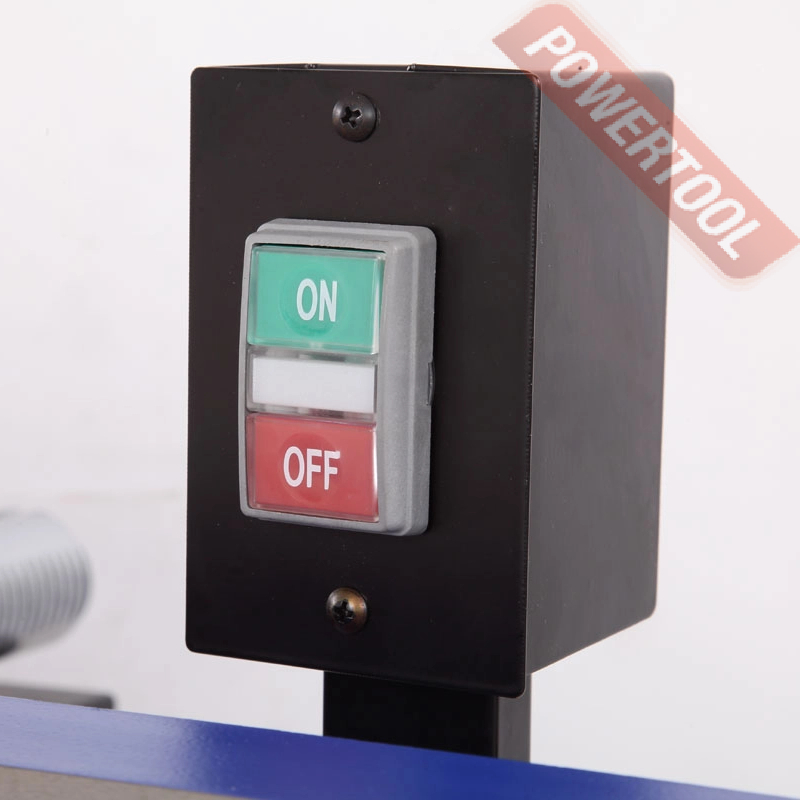

Выключатель вынесен на специальную стойку, на нем расположены кнопки "Старт" и "Стоп". Также станок оборудован магнитным пускателем и токовой защитой.

В комплект поставки входит устройство для установки ножей, которое упросит процесс замены вышедших из строя лезвий. Для безопасной работы предусмотрены специальные упоры для подачи заготовки.

Во избежание отдачи заготовки не выполняйте фугование изделий короче 260 мм, уже 20 мм, тоньше 8 мм. Пренебрежение данными требованиями может привести к травме.
